Welke verpakkingsmaterialen worden gebruikt in blisterverpakkingen voor injectiespuiten? Een overzicht van PVC, Alu-Alu en Tyvek®
Het gebruik van het verkeerde vormmateriaal verkort niet alleen de houdbaarheid, maar kan ook je FDA- of CE-registratie volledig tenietdoen. Hier lees je hoe je de cijfers moet interpreteren voordat je een productlijn kiest.
Minimum WVTR voor Alu-Alu
Waarom de materiaalkeuze voor blisterverpakkingen van injectiespuiten je registratie kan doen mislukken
De keuze van de vormfolie is de belangrijkste technische beslissing bij een productielijn voor spuitblisters. Punt uit.
Een fabriek die ik in 2021 in Ho Chi Minhstad heb gecontroleerd, had 250 μm PVC gespecificeerd voor een voorgevulde insulinespuit die bestemd was voor de Indonesische markt. De machine draaide perfect — 60 blisters per minuut, de afdichting voldeed aan de ASTM F2338-test voor kleurstofdoordringing bij 60 mbar, en de batchgegevens waren onberispelijk. Twaalf maanden later kwam het stabiliteitsonderzoek terug met een vochtopname die de ICH Q1A(R2) Zone IVb-houdbaarheidsclaim ongeldig maakte. Het dossier moest opnieuw worden ingediend. Het product miste de lanceringsperiode. Niemand van het inkoopteam had de fundamentele vraag gesteld: Wat is de WVTR-drempelwaarde van deze API?
Die vraag is bepalend voor alles wat daarna komt: welk vormmateriaal, welke afdekking, welk machineplatform, welke matrijsgeometrie. Begin daar. Niet bij de prijs.

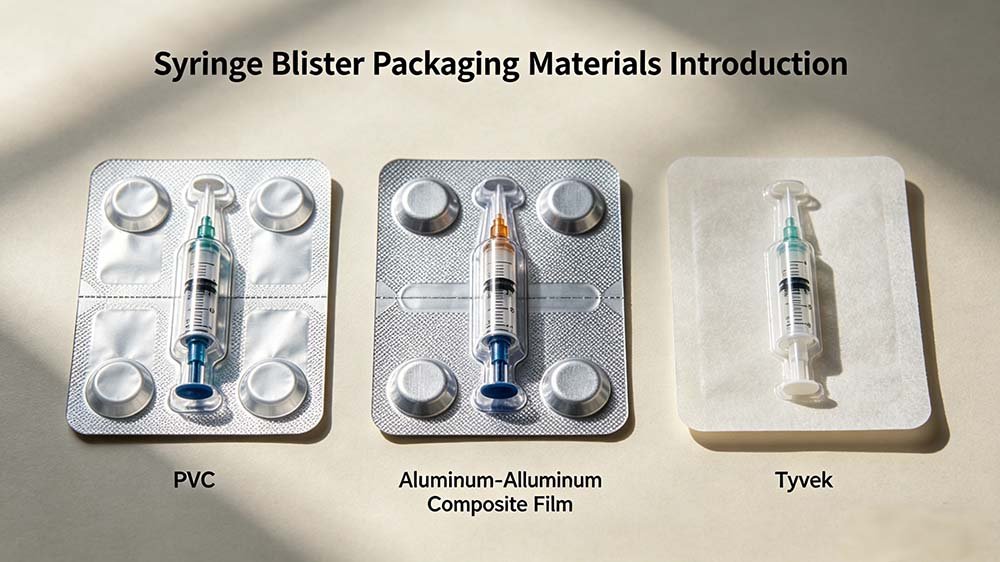

Drie toonaangevende materiaalsystemen voor het vervaardigen van blisterverpakkingen voor injectiespuiten: PVC/PVDC-laminaat, koudvormbare Alu-Alu-folie en Tyvek®-afdekfolie — elk met fundamenteel verschillende WVTR-prestatieniveaus.
De drie materiaalsystemen die worden gebruikt in blisterverpakkingen voor injectiespuiten vallen elk binnen een eigen prestatiebereik. Inzicht in waar uw product zich binnen dat bereik bevindt — voordat u een machine specificeert — maakt het verschil tussen een productielijn die 10 jaar meegaat en een lijn die na 18 maanden stabiliteit een kostbare aanpassing van de gereedschappen vereist.
Hard PVC en PVC/PVDC-laminaten: wat de cijfers nu eigenlijk betekenen
Standaard hard PVC met een dikte van 250 μm laat 4–6 g/m²/dag waterdamp door. Dat is het cijfer dat telt — niet de kosten per eenheid, niet de afdichtingstemperatuur.
Bij een hygroscopische voorgevulde spuit waarbij de werkzame stof een vochtopnamedrempel heeft van 0,8% w/w bij een relatieve vochtigheid van 75% — het soort dat voorkomt in formulariums voor tropische markten, van Thailand tot Nigeria — betekent die WVTR dat je het geneesmiddel niet beschermt; je vertraagt de afbraakcurve met een paar maanden. Verkeerd materiaal. Echt probleem.
PVC/PVDC-laminaten (polyvinylideenchloride) zorgen voor een aanzienlijke verbetering. Een standaard PVDC-coating van 60 g/m² op 250 μm PVC verlaagt de WVTR tot 0,5–1,5 g/m²/dag, afhankelijk van het coatinggewicht. Een PVDC-formule met hoge barrière-eigenschappen van 90 g/m² kan een waarde van 0,2–0,4 g/m²/dag bereiken. Deze waarden zijn zeer nuttig voor producten met een matige vochtgevoeligheid die bestemd zijn voor klimaatomstandigheden van Zone I of Zone II.
Toepassingen van PVC/PVDC voor blisterverpakkingen voor injectiespuiten
Niet-hygroscopische werkzame stoffen — Producten met een vochtopname van minder dan 0,3% (gewichtsprocent) bij een relatieve vochtigheid van 75% gedurende zes maanden komen vaak in aanmerking voor gebruik met PVDC-gecoat PVC op de Europese of Noord-Amerikaanse markten (Zone I/II).
Geschiktheid voor thermovormen — PVC en PVC/PVDC worden op standaard blistermachines bij 110–130 °C thermisch gevormd, waardoor ze compatibel zijn met de meeste bestaande vormstations zonder dat er grote aanpassingen aan de apparatuur nodig zijn.
Kostengevoelige volumemarkten — PVC-vormfolie kost ongeveer $1,20–$2,80/kg, tegenover $8–$14/kg voor koudgevormd Alu-Alu; een verschil dat bij een jaarlijks volume van 10 miljoen stuks een rol speelt.
Geschiktheid voor gammastralingssterilisatie — Standaard-PVC is bestand tegen gammastraling tot 25 kGy zonder noemenswaardige mechanische aantasting, een vereiste voor veel voorsteriliseerde spuitverpakkingen.
De harde grens: PVC/PVDC voldoet voor de meeste vochtgevoelige API’s niet aan de stabiliteitsvoorwaarden van WHO-zone IVb (30 °C/75% RH, houdbaarheid van 12 maanden). Als uw doelmarkt Sub-Sahara-Afrika, Zuid- en Zuidoost-Azië of het Midden-Oosten is, en uw product een noemenswaardige hygroscopiciteit vertoont, is PVC geen geschikte oplossing — ongeacht het gewicht van de PVDC-coating.
Koudgevormde aluminiumfolie: de barrière die echt werkt voor gevoelige injectiespuiten
Koudgevormde Alu-Alu-blisterverpakkingen beperken de vochtdoorlaatbaarheid tot 0,02–0,5 g/m²/dag — vergeleken met 4–6 g/m²/dag voor standaard PVC — een verschil van 10 tot 300 keer, afhankelijk van de foliedikte en de samenstelling van het laminaat.
Dat is geen marketingclaim. Dat is het getal dat regelgevende instanties en stabiliteitswetenschappers hanteren bij het beoordelen van de toereikendheid van de verpakking onder ICH Q1A(R2) Zone IVb-omstandigheden. Ik heb regelgevingsbijeenkomsten bijgewoond in Caïro en Kuala Lumpur waar de beoordelaar precies deze WVTR-vergelijking uit het dossier haalde en vroeg waarom voor de optie met de lagere barrière was gekozen. Het antwoord – “kostenoptimalisatie” – viel niet in goede aarde.
Koudvervormbare Alu-Alu-folie laat vrijwel geen vochtdamp door — het enige geschikte vormmateriaal voor vochtgevoelige biologische geneesmiddelen en hygroscopische werkzame stoffen op tropische markten.
Alu-Alu-constructie: wat zit er in het laminaat?
Standaard koudgevormd Alu-Alu voor blisterverpakkingen voor injectiespuiten bestaat uit een drielaags laminaat: OPA (georiënteerd polyamide, 25–60 μm) / aluminiumfolie (45–60 μm) / PVC (60 μm). Bij sommige constructies met hoge barrière-eigenschappen wordt de binnenste PVC-laag vervangen door polypropyleen om de chemische compatibiliteit met agressieve API’s te verbeteren. De aluminiumfolielaag fungeert als barrière — wanneer deze vrij is van gaatjes en een dikte heeft van meer dan 40 μm, zorgt deze voor een zuurstofdoorlaatbaarheid (OTR) die in feite nul is en de hierboven genoemde WVTR-waarden die bijna nul zijn.
De gevolgen voor de machine zijn aanzienlijk. Bij koudvormen wordt geen warmte gebruikt — er wordt koude mechanische druk toegepast om het laminaat in de vormmatrijs te trekken. Dit vereist een speciaal koudvormstation, een andere geometrie van de matrijzen (trekverhouding doorgaans 1:1,4 tot 1:1,8 voor spuitvormen) en lagere cyclussnelheden dan bij thermovormen. Een thermovormmachine kan niet worden omgebouwd voor koudvormen door alleen het vormstation te vervangen — het gehele trekmechanisme en het matrijzensysteem moeten worden ontworpen voor koudgevormde folie.
Van de 18 projecten voor spuitblisterlijnen die ik tussen 2019 en 2024 in Zuidoost-Azië en het Midden-Oosten heb begeleid, was voor 11 daarvan koudgevormd Alu-Alu als vormmateriaal gespecificeerd. Bij zeven daarvan werd overgestapt van de oorspronkelijke PVC-specificatie nadat het stabiliteitsteam de WVTR-berekening had uitgevoerd. Drie van die zeven omschakelingen vonden plaats na maand 12 van een lopend stabiliteitsonderzoek. Dat is een dure manier om van gedachten te veranderen.
Tyvek®- en Surlyn®-afdekkingen: de steriele barrièrelaag die ISO 11607 voorschrijft
Tyvek®-afdekmateriaal voor blisterverpakkingen met spuiten biedt een ondoordringbare microbiële barrière en laat tegelijkertijd ETO-gas door — en juist vanwege die dubbele functie wordt het in ISO 11607-1 aangewezen als het referentiemateriaal voor de afdekking van verpakkingen van medische hulpmiddelen die in de eindfase met ETO worden gesteriliseerd.
DuPont Tyvek® 1073B en 1059B zijn de twee kwaliteiten die het vaakst worden gespecificeerd voor blisterverpakkingen van injectiespuiten. Het verschil: 1073B (56 g/m²) biedt een hogere sterkte en wordt gebruikt voor grotere of zwaardere spuitverpakkingen, terwijl 1059B (43 g/m²) wordt gespecificeerd wanneer kan worden aangetoond dat de microbiële barrière ook bij een lager basisgewicht voldoende is en kostenbesparing bij grote volumes van belang is.
Surlyn® (DuPont-ionomeerhars) is de warmlaslaag die op het Tyvek®-oppervlak wordt aangebracht. Deze hecht zich bij 160–200 °C en een verblijftijd van 0,5–1,5 seconden aan de vormfolie — PVC, PP of Alu-Alu. Streefwaarde afpelkracht: 1,5–3,5 N/15 mm volgens ASTM F88. Bij minder dan 1,5 N is de integriteit van de las niet gewaarborgd. Bij meer dan 4,5 N wordt de verpakking moeilijk te openen zonder het risico dat deeltjesverontreiniging door afgescheurde vezels het steriele veld binnendringen.
Wanneer aluminiumfolie Tyvek® vervangt
Niet elke blisterverpakking voor injectiespuiten maakt gebruik van Tyvek®. Voor niet-steriele voorgevulde injectiespuiten — of wanneer gammastraling ETO vervangt — wordt vaak een afdekking van aluminiumfolie voorgeschreven (20–25 μm hardgehard aluminium met een hittebestendige laklaag). Aluminiumfolie biedt een superieure vocht- en zuurstofbarrière ten opzichte van Tyvek®, maar is niet ademend en kan daarom niet worden gebruikt bij ETO-sterilisatiecycli waarbij gasuitwisseling door de afdeklaag heen vereist is.
Dit is de beslissingsboom die ik gebruik wanneer een klant vraagt welke afdekking hij moet specificeren: eerst de sterilisatiemethode, vervolgens de barrière-eisen en ten slotte de ergonomie van het openen. In die volgorde. Altijd.
Ik wil niet beweren dat de keuze van het materiaal eenvoudig is. Hierbij spelen het stabiliteitsprofiel van je API, je sterilisatiemethode, het regelgevingstraject van je doelmarkt, de ergonomische eisen voor het openen van de verpakking en soms ook je relatie met de regelgevende beoordelaar in het land waar het dossier wordt ingediend, een rol. In 2022 heb ik 40 minuten aan de telefoon gezeten met een QA-directeur in Casablanca om uit te leggen waarom de WVTR-gegevens van een PVC/PVDC-laminaat — ingediend als “voldoende barrière” — niet voldeden aan de drempelwaarde voor Zone IVb die de MFPPC-beoordelaar had gesignaleerd. Het product was bestemd voor Mali en Senegal. De specificatie was opgesteld door iemand die een Europese referentie had geraadpleegd en ervan uitging dat deze zomaar van toepassing was. Dat was niet het geval. Acht maanden later kwam het dossier goedgekeurd terug – met koudgevormd Alu-Alu als specificatie. Ik weet nog steeds niet zeker of het inkoopteam de les wel heeft begrepen.
Voordat u een bepaald vormmateriaal kiest, moet u drie gegevens vaststellen: de kritische WVTR-drempelwaarde van uw API, uw sterilisatiemethode (ETO, gamma of aseptisch afvullen) en de ICH-klimaatzone van uw doelmarkt. Werk vervolgens terug naar de materiaal- en machinespecificaties. Bij HIJ is onze blisterverpakkingsmachines voor spuiten worden vanaf dag één afgestemd op uw goedgekeurde materiaalcombinatie — zodat het vormstation, de geometrie van de matrijzen en de lasparameters zijn afgestemd op de specifieke opbouw van uw folie, en niet op een standaardinstelling.
Vergelijking van materialen voor blisterverpakkingen van injectiespuiten: PVC versus PVC/PVDC versus Alu-Alu versus Tyvek®-afdekfolie
Koudgevormd Alu-Alu is het enige vormmateriaal dat voldoet aan de vochtbarrière-eisen van Zone IVb voor hygroscopische API’s — maar PVC/PVDC blijft de kosteneffectieve keuze voor Zone I/II-markten met stabiele producten. In de onderstaande tabel zijn de belangrijkste technische en regelgevende parameters voor alle vier de materiaalsoorten die worden gebruikt in blisterverpakkingen voor injectiespuiten samengevat.
| Materiaal | WVTR (g/m²/dag) | OTR (cm³/m²/dag) | Geschiktheid voor sterilisatie | Geschiktheid van de ICH-zone | Typische kostenindex | Machinevereisten |
|---|---|---|---|---|---|---|
| PVC 250 μm | 4–6 | 30–50 | Gamma ✅ / ETO ✅ / Niet geschikt voor aseptische afvulling | Alleen zone I/II | 1,0x (referentiewaarde) | Standaard thermovormen |
| PVC/PVDC 60 g/m² | 0,5–1,5 | 10–20 | Gamma ✅ / ETO ✅ | Zone I/II/III | 1,8–2,4x | Standaard thermovormen (hogere temperatuur) |
| PVC/PVDC 90 g/m² (met hoge barrière) | 0,2–0,4 | 5–10 | Gamma ✅ / ETO ✅ | Zone I/II/III (grensgebied IVa) | 3,0–3,8x | Standaard thermovormen — temperatuurprofiel bevestigen |
| Koudgevormd Alu-Alu (OPA/Al/PVC) | 0,02–0,5 | <0,1 | Gamma ✅ / ETO ✅ / Aseptisch ✅ | Zone I / II / III / IVa / IVb | 6–12x | Speciaal station voor koudvervorming en bijbehorende gereedschappen |
| Tyvek® 1073B-afdekfolie | Hoog (ademend) | Hoog (ademend) | ETO ✅ (hoofdgebruik) / Gamma beperkt | Steriele barrière — volgens ISO 11607-1 | 2,5–4,0x ten opzichte van een aluminium deksel | Een gevalideerd Surlyn®-warmlasstation is vereist |
| Afdekking van aluminiumfolie (20–25 μm) | <0,1 | <0,05 | Gamma ✅ / Geen ETO (ondoordringbaar) | Zone I–IVb (bijdrage van de afdekkingsbarrière) | 1,0x (basislijn van het deksel) | Standaard heatsealstation |
WVTR-waarden gemeten bij 38 °C/90% relatieve vochtigheid. De geschiktheid van de ICH-zone heeft uitsluitend betrekking op de bijdrage van het vormmateriaal — voor de definitieve kwalificatie van de verpakking is een volledige integriteitstest van de verpakkingsafsluiting vereist volgens USP .
Het verschil in WVTR tussen standaard-PVC en koudgevormd Alu-Alu is geen marginaal technisch verschil — het bedraagt 10 tot 300 keer, afhankelijk van de foliedikte. Voor elk hygroscopisch spuitproduct dat bestemd is voor Zone IVb-markten, is het specificeren van PVC om $0.008 per blisterkaart te besparen de duurste beslissing die een inkoper in de farmaceutische sector kan nemen.
- Boswachter Xiang, HIJ-machines
De sterilisatiemethode bepaalt eerst de afdekking — al het andere volgt daaruit
Begin 2023 belde een QA-manager uit Manilla me op. Haar team had gekozen voor Tyvek® 1073B als afdekmateriaal. Het product was een voorgevulde spuit met zoutoplossing voor wondspoeling. Het sterilisatieplan: gammastraling bij 25 kGy.
Verkeerde combinatie. Gamma-bestraling bij 25 kGy tast de Tyvek®-vezels aan het oppervlak aan, waardoor het risico op het vrijkomen van deeltjes toeneemt wanneer de verpakking in een klinische omgeving wordt geopend. Zowel ASTM F3127 als ISO 11607-1 wijzen hierop: Tyvek® is in de eerste plaats ontworpen voor ETO-sterilisatiecycli. Voor met gammastraling gesteriliseerde blisterverpakkingen voor injectiespuiten vereist Tyvek® specifieke validatiestudies, en veel regelgevende instanties — waaronder ANSM in Frankrijk en ANVISA in Brazilië — eisen aanvullende gegevens over extraheerbare en uitloogbare stoffen voor met gammastraling bestraalde Tyvek®-verpakkingen.
De oplossing was eenvoudig: overschakelen op een niet-geweven afdeklaag van polyester (PET) van medische kwaliteit die geschikt is voor gammastraling. Het probleem was opgelost nog voordat het validatieprotocol definitief was vastgesteld. Dat gesprek kostte 20 minuten. Het alternatief — dit pas na de validatie ontdekken — zou 4 tot 6 maanden hebben gekost.
Voordat de specificaties voor de afdekfolie definitief worden vastgesteld, moet worden gecontroleerd of de sterilisatiemethode hiermee verenigbaar is — ETO en gammastraling stellen fundamenteel verschillende eisen aan Tyvek® en polymeer afdekfolies.
Hoe de keuze van het vormmateriaal bepalend is voor de specificaties van uw machine
De materiaalkeuze en de machinekeuze kunnen niet los van elkaar worden gezien. Ze moeten tegelijkertijd worden gemaakt — en in die volgorde. Eerst het materiaal. Daarna de machine.
Thermoformmachines — die de vormfolie verwarmen tot 110–150 °C en deze met behulp van overdruk of een plug-assist-mechanisme in de vormholte trekken — zijn geschikt voor folies op basis van PVC, PVC/PVDC, PP en PE. Ze kunnen Alu-Alu niet koud vormen. De fysische principes zijn anders: bij koudvormen wordt gebruikgemaakt van mechanische trekkracht bij kamertemperatuur, wat een andere geometrie van het vormstation vereist, een lagere cyclussnelheid (doorgaans 20–40% langzamer dan bij thermovormen voor dezelfde vormholte) en matrijzen die specifiek zijn ontworpen voor de trekverhouding van de spuitvormholte.
Voor blisterverpakkingsmachines voor spuiten Bij het verwerken van Alu-Alu-vormfolie moet de vormmatrijs zijn afgestemd op de specifieke dikte van het OPA/Al/PVC-laminaat (doorgaans 120–160 μm in totaal) en op de uitrekverhouding die past bij de diameter van de spuitcilinder en de geometrie van de flens. Als die geometrie niet klopt, ontstaan er gaatjes in de aluminiumlaag — waardoor het hele barrière-argument teniet wordt gedaan.
Ik heb drie projecten gezien waarbij een klant een thermovormmachine had aangeschaft — bestemd voor PVC — en vervolgens probeerde er Alu-Alu doorheen te verwerken nadat de stabiliteit was verstoord. Geen van hen slaagde hierin zonder een volledige vervanging van het vormstation. Retrofitkosten: $60.000–$90.000. Dit was te voorkomen. Volledig te voorkomen als de materiaalkeuze was gemaakt voordat de bestelling voor de machine werd ondertekend.
De HIJ-blisterverpakkingsmachines voor spuiten zijn ontworpen op basis van de door de klant gevalideerde materiaalcombinaties — een thermovormstation voor PVC/PVDC en een koudvormstation voor Alu-Alu — en vormen geen standaardplatform dat voor iedereen geschikt is.
Als u momenteel apparatuur aan het beoordelen bent, is de juiste vraag die u aan elke leverancier van machines moet stellen: “Is het vormstation ontworpen voor mijn specifieke foliesamenstelling — en kunt u mij de technische gegevens over de trekverhouding laten zien voor de afmetingen van mijn spuitkamer?” Als het antwoord een algemene brochure is, zoek dan verder. Voor een praktisch kader om leveranciers te beoordelen aan de hand van dit en negen andere cruciale criteria, de Keuzegids voor blisterverpakkingsmachines voor spuiten omvat de volledige beslissingsmatrix.
ISO 11607-1
ISO 11607-2
USP
ASTM F88
ASTM F2338
ASTM F3127
ISO 11135 (ETO)
ISO 11137 (Gamma)
EU GMP Bijlage 1 (2022)
WHO-zone IVb
Materiaalkeuze versus verpakkingsvorm: hoe dit verband houdt met de keuze tussen blisterverpakking en trayverpakking
De keuze van het vormmateriaal en de keuze van het verpakkingsformaat staan niet los van elkaar. Ze beïnvloeden elkaar.
Trayverpakkingen voor steriele spuiten — een gecoëxtrudeerde PP- of PETG-tray met een deksel van Tyvek® of Mylar — bieden ontwerpflexibiliteit voor complexe spuitconfiguraties (naaldbeschermers, terugloopbeveiligingen, samenstellingen uit twee componenten), maar gaan ten koste van het voordeel van de vochtbarrière van koudgevormd Alu-Alu. Een blisterverpakking met Alu-Alu-vormfolie kan WVTR-waarden bereiken die geen enkel PP-traysysteem kan evenaren, omdat het traylichaam zelf het zwakke punt in de vochtbarrièreketen vormt.
Daarom moet de afweging tussen verpakkingsvorm en materiaal in zijn geheel worden bekeken, en niet achtereenvolgens. Voor een meer gedetailleerd overzicht van de structurele en regelgevende afwegingen tussen blister- en trayverpakkingen voor steriele spuiten, zie de Vergelijking tussen blisterverpakking met spuit en trayverpakking gaat in op de beslissingscriteria voor verschillende productsoorten, sterilisatiemethoden en doelmarkten.
Veelgestelde vragen: Materialen voor blisterverpakkingen van injectiespuiten — Wat inkopers in de farmaceutische sector het vaakst vragen
De cruciale keuze die bepalend is voor uw gehele verpakkingsprogramma
De materiaalkeuze voor blisterverpakkingen van injectiespuiten is geen inkoopkwestie. Het is een verplichting op het gebied van regelgeving en techniek — een verplichting die bepaalt of uw product voldoet aan de stabiliteitseisen voor Zone IVb, of uw sterilisatiemethode compatibel is met uw afdekfolie, en of uw machineplatform daadwerkelijk geschikt is voor de vormfolie die uw kwaliteitscontroleteam nodig heeft.
De drie dominante systemen — PVC/PVDC-laminaten, koudgevormde Alu-Alu-folie en Tyvek®/Surlyn®-afdekkingen — hebben elk een duidelijk afgebakend prestatiebereik. PVC is geschikt voor Zone I/II-markten met stabiele API’s. Alu-Alu is de enige betrouwbare oplossing voor Zone IVb en hygroscopische formuleringen. Tyvek® is de standaard voor steriele barrières bij ETO-gesteriliseerde verpakkingen, maar kent duidelijke beperkingen bij gammastraling. De keuze tussen deze opties begint met drie getallen: de WVTR-drempelwaarde van uw API, uw sterilisatiemethode en de ICH-klimaatzone van uw doelmarkt.
Zorg dat die drie getallen kloppen. Leg de materiaalstapel vast. Bepaal vervolgens welke machine je gebruikt — en niet andersom.
